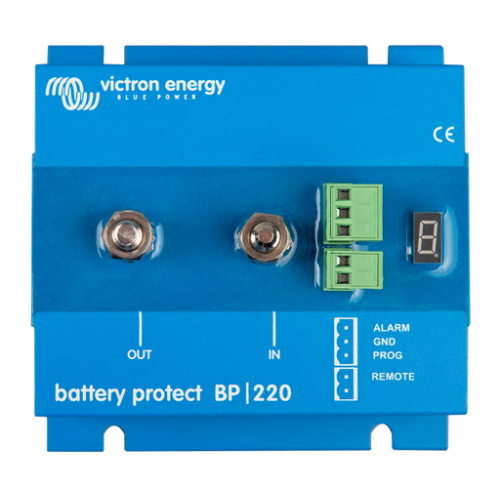

Ochrana batérie BP-220A 12/24V

Automatické nastavenie 12/24V
Ochrana batérie BatteryProtect automaticky detekuje napätie v systéme.

Jednoducho programovateľná
Ochrana BatteryProtect môže byť nastavená na zapojenie / odpojenie na niekoľko rôznych hladín napätia.
Na displeji rozdelenom na sedem častí sa zobrazí, ktoré nastavenie bolo vybrané.

Špeciálne nastavenie pre Li-ion batérie
V tomto režime môže byť ochrana BatteryProtect riadená cez zbernicu VE.Bus BMS.

Veľmi nízka spotreba energie
Nízka spotreba je pre Li-ion batéria veľmi dôležitá, hlavne po vypnutí pri nízkom napätí.
Pre viac informácií si prosím pozrite Li-ion battery datasheet a VE.Bus BMS manual.

Prepäťová ochrana
V prípade vzniku prepätia s následkom možného poškodenia citlivých prístrojov, sú prístroje odpojené pokiaľ DC
napätie presiahne 16 V poprípade 32 V.

Odolná proti iskreniu
Nepracuje s reléovými prvkami, ale s tranzistorovými spínačmi MOSFET, nevzniká iskrenie.

Oneskorený výstup alarmu
Výstup alarmu je aktivovaný v prípade, že na batérii klesne napätie pod nastavenú hodnotu po dobu dlhšiu ako 12
sekúnd. Štartovanie motora, preto alarm neaktivuje. Výstup alarmu je otvorený kolektorový výstup na zápornú
zbernicu, max. prúd 50 mA. Výstup alarmu sa typicky pripája na bzučiak alebo na svetelnú signalizáciu.

Oneskorené odpojenie záťaže
Záťaž sa odpojí 90 sekúnd potom, čo bol spustený alarm. Pokiaľ počas tejto doby napätie batérie vzrastie na úroveň
„pripojovacie prahové hodnoty“ (napr. počas štartovania motora), záťaž odpojená nebude.

Ochrana batérie BatteryProtect je jednosmerná tzn. prúd môže prechádzať iba zo vstupu „in“ do výstupu „out“. Spätný prúd prechádzajúci z výstupu „out“ do vstupu „in“ je neprípustný a poškodí zariadenie.

Parametre:

Hmotnosť: 1 kg
Maximálny trvalý prúd záťaže: 220 A
Špičkový prúd: 600 A
Napäťový rozsah: 6-35 V
Prúdová spotreba - zapnutá: 1,5 mA
Prúdová spotreba - vypnutá alebo sa vypína pri nízkom napätí: 0,6 mA
Oneskorenie výstupu alarmu: 12 sekúnd
Maximálna záťaž na výstupe alarmu: 50 mA (prepäťová ochrana)
Oneskorenie pri odpojení záťaže: 90 sekúnd (Ihneď ak ho spôsobí zbernica VE.Bus BMS)
Nastavené prahové napätie - Odpojenie: 10,5 V alebo 21 V
Nastavené prahové napätie - Pripojenie: 12 V alebo 24 V
Rozpätie prevádzkových teplôt: Plná záťaž -40 ° C až 40 ° C (až do 60% menovitého zaťaženia pri teplote 50 ° C)
Rozmery v x š x h: 62 x 123 x 120 mm
