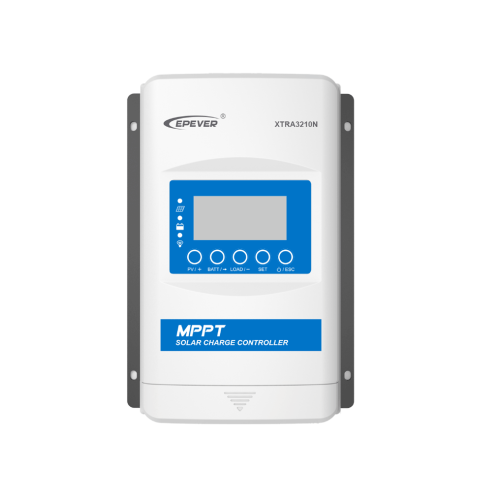

MPPT solárny regulátor EPsolar XTRA 40A 150V
Na stiahnutie
- Katalógový list MPPT EPsolar XTRA 40A 150V (EN) (346.1 kB)
- Manuál MPPT EPsolar XTRA 40A 150V (1.5 MB)
12 V - 520 Wp / 24 V - 1040 Wp / 48 V - 2080 Wp
Séria XTRA sú pokročilé MPPT regulátory nabíjania pre off-grid fotovoltaické systémy s displejom XDS2.
S cieľom maximalizovať zisk energie z fotovoltaických polí a súčasne minimalizovať straty výkonu v širokom rozsahu
prevádzkových podmienok, rada XTRA využíva pokročilý inteligentný algoritmus, ktorý má za následok až o 30% vyššia efektívna nabíjanie, v porovnaní s bežným regulátorom nabíjania PWM
Informace o produktu
- Výrobca: Epever
- Záručná lehota: 24 mesiacov
- Kód produktu: 3821
- EAN: 6974241250033
MPPT solárny regulátor EPEVER XTRA – nová generácia solárnych regulátorov prináša vysokú kvalitu a maximálnu výbavu pre ostrovné systémy s napätím panelov až 150 V a maximálnym nabíjacím prúdom 40 A. Batéria 12/24/48V, 520/1040/2080Wp.
- Tento solárny regulátor je vhodný pre veľkú škálu ostrovných aplikácií, ako sú chaty, domy a pod.
- Vhodný je aj na použitie vo vozidlách a to vďaka možnosti uzemnenia na mínus pól.
- Priamo v MPPT regulátore je integrovaný multifunný displej pre ľahký monitoring systému a prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.

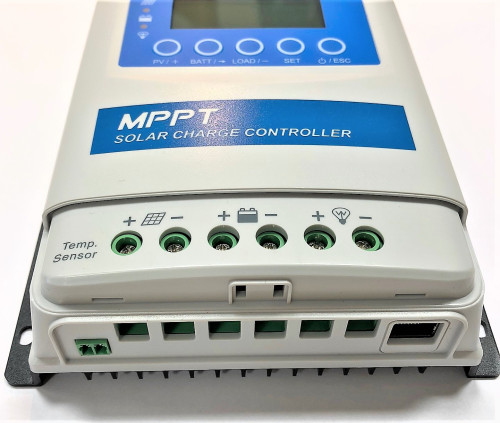

- K solárnemu regulátoru pripojíme batériu. Na plusový vodič inštalujeme vhodne dimenzovanú DC poistku a to čo najbližšie k pólu batérie (pozícia 3)
- Pripojte záťaž (pozícia 4)
- Pripojte solárny panel (pozícia 2)
- Multifunkčný vstavaný LCD displej prevedenia XDS2 pre kompletný monitoring a nastavovanie parametrov
- Vysoký stupeň krytia IP32

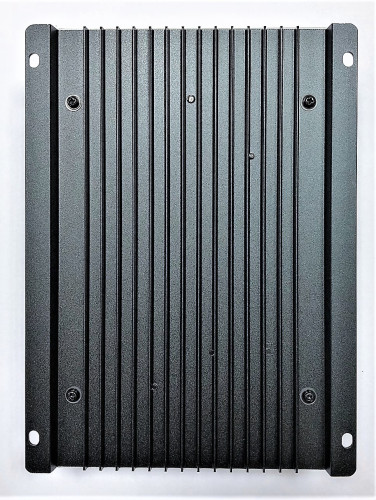

- Platový predný kryt, zadná časť potom z vylisovaného hliníka- chladič
- Komunikačný port využíva profesionálny ochranný čip, ktorý môže poskytnúť napájanie 5VDC a má ochranu proti nadmernému prúdu a skratu.
- Pokročilá technológia MPPT s účinnosťou najmenej 99,5%
- Veľmi vysoká rýchlosť sledovania a zaručená efektivita sledovania
- Pokročilý riadiaci algoritmus MPPT pre minimalizáciu stratovej rýchlosti a stratového času
- Vysoko kvalitné komponenty, zdokonaľujúce výkon systému s maximálnou účinnosťou konverzie 98%
- Presné rozpoznanie a sledovanie maximálneho bodu výkonu
- Automatické obmedzenie nabíjacieho výkonu a prúdu
- Široký rozsah prevádzkového napätia MPP
- Kompatibilný s olovenými a lítium-iónovými batériami
- Funkcia kompenzácie teploty batérie
- Funkcia prevádzkovej štatistiky v reálnom čase
- Funkcia na zníženie teploty pri prehriatí
- S rozhraním komunikačnej zbernice RS-485 a komunikačným protokolom Modbus je k dispozícii na splnenie rôznych požiadaviek
- Monitorujte a nastavujte parametre pomocou mobilného telefónu alebo PC
- Rozsiahle elektronickej ochrany
- Nadprodukcia FV
- Skrat FV
- Obrátená FV polarita
- Obrátená polarita batérie
- Prepätie batérie
- Nadmerné vybitie akumulátora
- Prehriatie batérie
- Nízka teplota lítiovej batérie
- Skrat záťaže
- Preťaženie záťaže
- Prehriatie regulátora
!! Maximálne napätie série panelov nesmie prekročiť 138 V !!
Hlavné vlastnosti solárneho regulátora EPsolar XTRA 4415N:
Regulátor radu Xtra má funkciu obmedzenej ochrany nabíjacieho prúdu a nabíjacieho výkonu, rovnako ako automatické zníženie výkonu pri vysokých teplotách: ochrana zaisťuje stabilitu systému i pri prekročení menovitého výkonu FV a pri prekročení teplotných podmínek.Třída ochrany IP32 a izolovaný komunikačný port RS485 ďalej zlepšujú spoľahlivosť riadiace jednotky pri rôznych aplikačných podmienkach. Regulátory série XTRA zahŕňajú samoadaptivní trojstupňový algoritmus nabíjania, ktorý účinne predlžuje životnosť akumulátora a výrazne zlepšuje výkon systému. Tiež má rozsiahlu elektronickou ochranou pre prebíjanie, výboj, polaritu FV a batérie, reverzné polaritu atď., Aby sa zabezpečila udržateľnosť a trvanlivosť off-grid solárnej sústavy.
Funkcie
- Pokročilá technológia regulácia - výťažnosť nie nižšia ako 99,5%.
- Maximálna účinnosť prenosu DC / DC až 98%, účinnosť prenosu plného zaťaženia až 97,4%.
- Široký rozsah prevádzkového napätia MPP.
- Funkcia ochrany proti nízkej teplote a funkcia automatického aktivácia nabíjania lítiové batérie.
- Obmedzenie nabíjacieho výkonu a prúdu nad menovitým rozsahom.
- Štatistiky v reálnom čase.
- Pracovné režimy viac zaťažovacích stavov.
- Komplexná elektronická ochrana.
- Kompatibilný s olovenými a lithium-ion ① batériami.
- Ochrana proti prehriatiu a zníženie výkonu pri vyšších teplotách.
- LCD displej XDS2 a príslušenstvo.
- Komponenty ST alebo IR s vysokou kvalitou a nízkou poruchou zaručujú životnosť.
- Izolovaný komunikačný port RS485 s chráneným výkonom 5V / 200mA so štandardným protokolom Modbus.
- Sledovanie a nastavenie parametrov pomocou aplikácie APP alebo PC softvér.
- Prachotesný a vodeodolný dizajn s triedou ochrany IP32 ②.
① Pri použití lítiové batérie je potreba použitia PC programu pre nastavenie parametrov lítiové batérie
② Chráněno před pevnými předměty nad 2,5 mm. / Chráněno před přímým sprejem kapek vody, je-li pouzdro umístěno až do 15 ° od svislice.
Technická špecifikácia:
| Model | XTRA4415N-XDS2 |
| Napätie batérie | 12 V / 24 V / 36 V / 48 V (automatická voľba ①) |
| Menovitý nabíjací prúd | 40 A |
| Nominálny výkon FV, 12 V | 520 W |
| Nominálny výkon FV, 24 V | 780 W |
| Nominálny výkon FV, 36 V | 1560 W |
| Nominálny výkon FV, 48 V | 1560 W |
| Menovitý výstupný prúd | 40 A |
| Maximálne napätie FV panelov naprázdno |
150 V Pri minimálnej teplote prostredia 138 V Pri teplote prostredia 25 ℃ |
| Rozsah napätia batérie | 8 ~ 68 V |
| Rozsah napätia MPPT | (Rozsah napätia batérie + 2 V) ~ 108 V |
| Vyrovnávacia napätie ② (Typ akumulátora) | Hermeticky uzavretý: 14,6 V; Zaplavovaný: 14,8 V; Užívateľský: 17 ~ 9 V |
| Nabíjacie napätie Boost ② (Typ akumulátora) | Gel: 14,2 V; Hermeticky uzavretý: 14,4 V; Zaplavovaný: 14,6 V; Užívateľský: 17 ~ 9 V |
| Nabíjacie napätie Float ② (Typ akumulátora) | Gel / Hermeticky uzavretý / Zaplavovaný: 13,8 V; Užívateľský: 17 ~ 9 V |
| Nízke napätie pri obnovení pripojený ② (Typ akumulátora) | Gél / Hermeticky uzavretý / Zaplavovaný: 12,6 V; Užívateľský: 17 ~ 9 V |
| Odpojenie pri nízkom napätie ② (Typ akumulátora) | Gel / Hermeticky uzavretý / Zaplavovaný: 11,1 V; Užívateľský: 17 ~ 9 V |
| Výpadok napájacieho obvodu | ≤0,23 V |
| Vlastná spotreba | 12 V: ≤35 mA 24 V: ≤22 mA 36 V: ≤16 mA 48 V: ≤16 mA |
| Koeficient kompenzácia teploty ③ | -3 mV / ℃ / 2 V (predvolené nastavenie) |
| Uzemnenie | Spoločné záporné uzemnenie |
| Rozhranie RS485 | 5 V DC / 200 mA (RJ45) |
| Doba podsvietenia LCD displeja | 60s (predvolené nastavenie) |
| Teplota prostredia ④ (Plný výkon bez obmedzenia) | -25 ℃ ~ + 50 ℃ |
| Rozsah teplôt skladovania | -20 ℃ ~ +70 ℃ |
| Vlhkosť vzduchu | ≤ 95% |
| Skriňa | |
| Napájacie svorky | 16 mm² / 6AWG |
| Kategória ochrany | IP33 ④ |
| Rozmery | 255×189×83.2 mm |
| Montážny rozmer | 200×180 mm |
| Veľkosť montážnej diery | Φ5 mm |
| Hmotnosť | 2,47 kg |
① Pri voľbe typu lítiové batérie nemožno systémové napätie automaticky rozpoznať.
② Pri výbere typu lítiové batérie je koeficient teplotnej kompenzácie 0 a nemôže byť nastavený.
③ Parametre sú pre systém 12V pri 25 ℃, × 2 pre systém 24V pri 25 ℃, × 4 pre systém 48V pri 25 ℃.
④ Chránené pred pevnými predmetmi nad 2,5 mm. / Chránené pred priamym sprejom kvapiek vody, ak je puzdro umiestnené až do 15 ° od vertikály.
