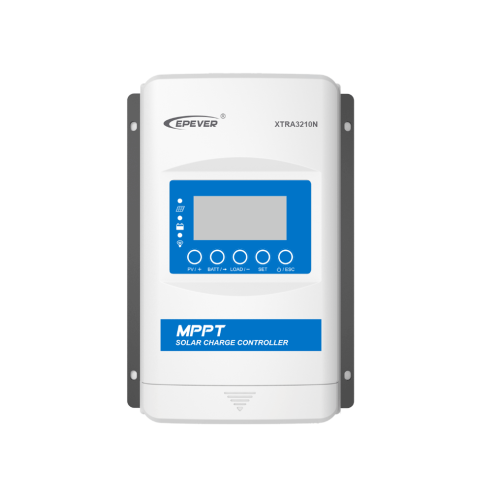

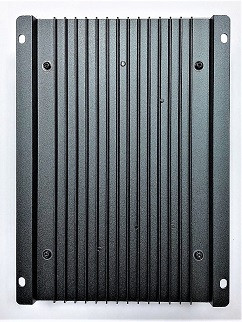

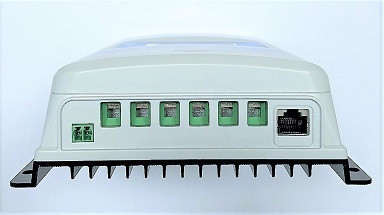

MPPT solárny regulátor EPsolar XTRA 40A 100V

12 V - 520 Wp / 24 V - 1040 Wp

Séria XTRA sú pokročilé MPPT regulátory nabíjania pre off-grid fotovoltaické systémy s displejom XDS2.
S cieľom maximalizovať zisk energie z fotovoltaických polí a súčasne minimalizovať straty výkonu v širokom rozsahu
prevádzkových podmienok, rada XTRA využíva pokročilý inteligentný algoritmus, ktorý má za následok až o 30% vyššia efektívna nabíjanie, v porovnaní s bežným regulátorom nabíjania PWM

Produkt sa už nepredáva.

Informace o produktu

  • Výrobca: Epever
  • Záručná lehota: 24 mesiacov
  • Kód produktu: 3807
  • EAN: 6974241250026

!! Maximálne napätie série panelov nesmie prekročiť 92 V !!

Hlavné vlastnosti solárneho regulátora EPsolar XTRA 4210N:

Regulátor radu Xtra má funkciu obmedzenej ochrany nabíjacieho prúdu a nabíjacieho výkonu, rovnako ako automatické zníženie výkonu pri vysokých teplotách: ochrana zaisťuje stabilitu systému i pri prekročení menovitého výkonu FV a pri prekročení teplotných podmínek.Třída ochrany IP32 a izolovaný komunikačný port RS485 ďalej zlepšujú spoľahlivosť riadiace jednotky pri rôznych aplikačných podmienkach. Regulátory série XTRA zahŕňajú samoadaptivní trojstupňový algoritmus nabíjania, ktorý účinne predlžuje životnosť akumulátora a výrazne zlepšuje výkon systému. Tiež má rozsiahlu elektronickou ochranou pre prebíjanie, výboj, polaritu FV a batérie, reverzné polaritu atď., Aby sa zabezpečila udržateľnosť a trvanlivosť off-grid solárnej sústavy.

Funkcie

  • Pokročilá technológia regulácia - výťažnosť nie nižšia ako 99,5%.
  • Maximálna účinnosť prenosu DC / DC až 98%, účinnosť prenosu plného zaťaženia až 97,4%.
  • Široký rozsah prevádzkového napätia MPP.
  • Funkcia ochrany proti nízkej teplote a funkcia automatického aktivácia nabíjania lítiové batérie.
  • Obmedzenie nabíjacieho výkonu a prúdu nad menovitým rozsahom.
  • Štatistiky v reálnom čase.
  • Pracovné režimy viac zaťažovacích stavov.
  • Komplexná elektronická ochrana.
  • Kompatibilný s olovenými a lithium-ion ① batériami.
  • Ochrana proti prehriatiu a zníženie výkonu pri vyšších teplotách.
  • LCD displej XDS2 a príslušenstvo.
  • Komponenty ST alebo IR s vysokou kvalitou a nízkou poruchou zaručujú životnosť.
  • Izolovaný komunikačný port RS485 s chráneným výkonom 5V / 200mA so štandardným protokolom Modbus.
  • Sledovanie a nastavenie parametrov pomocou aplikácie APP alebo PC softvér.
  • Prachotesný a vodeodolný dizajn s triedou ochrany IP32 ②.

① Pri použití lítiové batérie je potreba použitia PC programu pre nastavenie parametrov lítiové batérie

② Chráněno před pevnými předměty nad 2,5 mm. / Chráněno před přímým sprejem kapek vody, je-li pouzdro umístěno až do 15 ° od svislice.

Technická špecifikácia:

Model XTRA4210N-XDS2
Napätie batérie 12 V / 24 V (automatická voľba ①)
Menovitý nabíjací prúd 40 A
Nominálny výkon FV, 12 V 520 W
Nominálny výkon FV, 24 V 1040 W
Menovitý výstupný prúd 40 A
Maximálne napätie FV panelov naprázdno

100 V Pri minimálnej teplote prostredia

92 V Pri teplote prostredia 25 ℃
Rozsah napätia batérie 8 ~ 32 V
Rozsah napätia MPPT (Rozsah napätia batérie + 2 V) ~ 72 V
Vyrovnávacia napätie ② (Typ akumulátora) Hermeticky uzavretý: 14,6 V; Zaplavovaný: 14,8 V; Užívateľský: 17 ~ 9 V
Nabíjacie napätie Boost ② (Typ akumulátora) Gel: 14,2 V; Hermeticky uzavretý: 14,4 V; Zaplavovaný: 14,6 V; Užívateľský: 17 ~ 9 V
Nabíjacie napätie Float ② (Typ akumulátora) Gel / Hermeticky uzavretý / Zaplavovaný: 13,8 V; Užívateľský: 17 ~ 9 V
Nízke napätie pri obnovení pripojený ② (Typ akumulátora) Gél / Hermeticky uzavretý / Zaplavovaný: 12,6 V; Užívateľský: 17 ~ 9 V
Odpojenie pri nízkom napätie ② (Typ akumulátora) Gel / Hermeticky uzavretý / Zaplavovaný: 11,1 V; Užívateľský: 17 ~ 9 V
Výpadok napájacieho obvodu ≤0,23 V
Vlastná spotreba 12 V: ≤35 mA 24 V: ≤22 mA
Koeficient kompenzácia teploty ③ -3 mV / ℃ / 2 V (predvolené nastavenie)
Uzemnenie Spoločné záporné uzemnenie
Rozhranie RS485 5 V DC / 200 mA (RJ45)
Doba podsvietenia LCD displeja 60s (predvolené nastavenie)
Teplota prostredia ④ (Plný výkon bez obmedzenia) -25 ℃ ~ + 50 ℃
Rozsah teplôt skladovania -20 ℃ ~ +70 ℃
Vlhkosť vzduchu ≤ 95%
Skriňa
Napájacie svorky 16 mm² / 6AWG
Kategória ochrany IP33 ④
Rozmery 255×185×67,8 mm
Montážny rozmer 200×176 mm
Veľkosť montážnej diery Φ5 mm
Hmotnosť 1,7 kg

① Pri voľbe typu lítiové batérie nemožno systémové napätie automaticky rozpoznať.

② Pri výbere typu lítiové batérie je koeficient teplotnej kompenzácie 0 a nemôže byť nastavený.

③ Parametre sú pre systém 12V pri 25 ℃, × 2 pre systém 24V pri 25 ℃, × 4 pre systém 48V pri 25 ℃.

④ Chránené pred pevnými predmetmi nad 2,5 mm. / Chránené pred priamym sprejom kvapiek vody, ak je puzdro umiestnené až do 15 ° od vertikály.
