MPPT solárny regulátor EPsolar XTRA 20A 100V

12 V - 260 Wp / 24 V - 520 Wp

Séria XTRA sú pokročilé MPPT regulátory nabíjania pre off-grid fotovoltaické systémy s displejom XDS2. S cieľom maximalizovať zisk energie z fotovoltaických polí a súčasne minimalizovať straty výkonu v širokom rozsahu prevádzkových podmienok, rada XTRA využíva pokročilý inteligentný algoritmus, ktorý má za následok až o 30% vyššia efektívna nabíjanie, v porovnaní s bežným regulátorom nabíjania PWM

Dostupnosť:
Skladom

€ 68,18 ( € 56,35 bez DPH)

Informace o produktu

  • Výrobca: Epever
  • Záručná lehota: 24 mesiacov
  • Kód produktu: 3805
  • EAN: 6974241250002

MPPT solárny regulátor EPEVER XTRA – nová generácia solárnych regulátorov prináša vysokú kvalitu a maximálnu výbavu pre ostrovné systémy s napätím panelov až 100 V a maximálnym nabíjacím prúdom 20 A. Batéria 12/24V, FV max 260/520Wp.


  • Tento solárny regulátor je vhodný pre veľkú škálu ostrovných aplikácií, ako sú chaty, domy a pod.
  • Vhodný je aj na použitie vo vozidlách a to vďaka možnosti uzemnenia na mínus pól.
  • Priamo v MPPT regulátore je integrovaný multifunný displej pre ľahký monitoring systému a prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.

Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie / zvýšiť prúd a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.

Solárny regulátor je vybavený najnovšou technológiou MPPT (Maximum PowerPoint Tracking) – sledovanie bodu maximálneho výkonu s prepracovaným algoritmom sledovania, kedy solárny modul pracuje pri ideálnom napätí, ktoré solárny modul môže produkovať pri čo najvyššom dostupnom výkone. Pri porovnaní s klasickým regulátorom PWM technológia MPPT zvyšuje účinnosť nabíjania o cca 30%.


Maximálny nabíjací výkon do batérie tohto modelu je 20A čo zodpovedá výkonu panelu 260 Wp pokiaľ máte 12V batériu, alebo 520 Wp ak máte 24V batériu. V prípade, že bude panel dávať vyšší výkon, potom ho regulátor iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora!

Solárne panely môžete prepájať do série , ich výstupné napätie na prázdno označované ako Voc však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 100V – prekročenie tejto hodnoty regulátor trvalo poškodí (tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je pri 25 C. Preto neodporúčame, aby hodnota uvedeného Voc prekračovala 90V)

Nastavenie parametrov regulátora (hlavne sa jedná o typ používanej batérie) sa vykonáva pomocou vstavaného LCD prevedenia XDS2, alebo externého displeja MT50 - nie je súčasťou regulátora



Nastavenie parametrov a monitoring môžete vykonávať aj na Vašom PC – budete k tomu potrebovať iba EPsolar USB komunikačný kábel a softvér, ktorý si zadarmo môžete stiahnuť dole na tejto karte produktu. Monitorovať a nastavovať môže tiež pomocou mobilného telefónu/ tabletu. K tomu budete potrebovať bluetooth modul BLE-01 .

Výrobca EPsolar je dnes prakticky najväčší výrobca solárnych regulátorov a po viac ako ôsmich rokoch vlastných skúseností s jeho produktmi Vám tento model odporučíme ako vysoko spoľahlivý a kvalitný výrobok za rozumnú cenu.

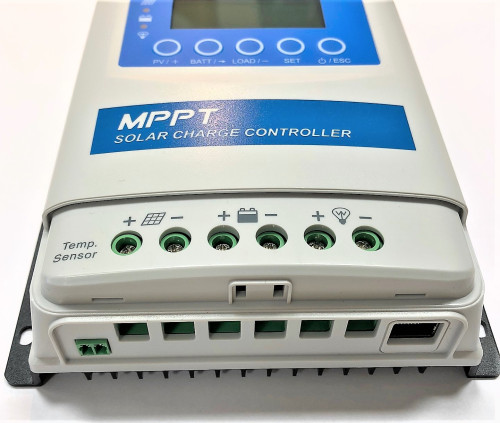

Rýchla inštalácia:
  1. K solárnemu regulátoru pripojíme batériu. Na plusový vodič inštalujeme vhodne dimenzovanú DC poistku a to čo najbližšie k pólu batérie (pozícia 3)
  2. Pripojte záťaž (pozícia 4)
  3. Pripojte solárny panel (pozícia 2)

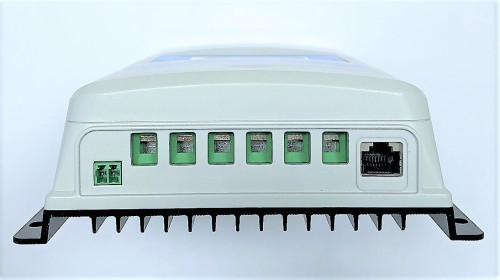

(pozícia 1) - možnosť pripojenia externého teplotného čidla
(pozícia 5) - možnosť pripojenia externého displeja MT-50, USB komunikačného kábla pre komunikáciu s PC, alebo Bluetooth modulu BLE-01 pre komunikáciu s mobilným telefónom/tabletom

Základné vlastnosti:

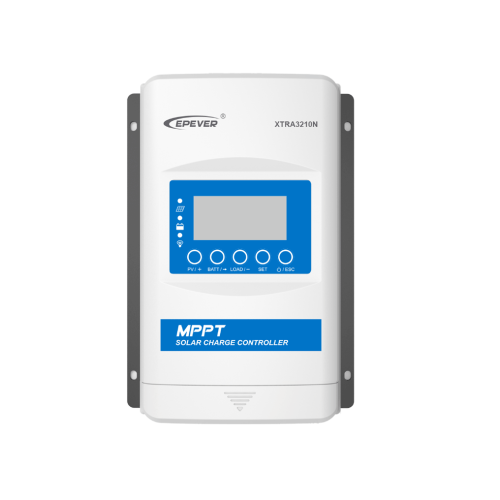

  • Multifónny vstavaný LCD displej prevedenia XDS2 pre kompletný monitoring a nastavovanie parametrov
  • Vysoký stupeň krytia IP32

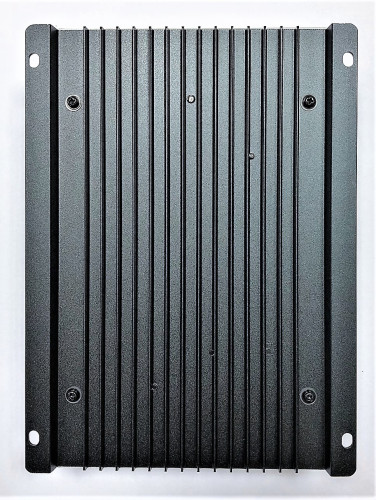

  • Platový predný kryt, zadná časť potom z vylisovaného hliníka- chladič
  • Komunikačný port využíva profesionálny ochranný čip, ktorý môže poskytnúť napájanie 5VDC a má ochranu proti nadmernému prúdu a skratu.
  • Pokročilá technológia MPPT s účinnosťou najmenej 99,5%
  • Veľmi vysoká rýchlosť sledovania a zaručená efektivita sledovania
  • Pokročilý riadiaci algoritmus MPPT pre minimalizáciu stratovej rýchlosti a stratového času
  • Vysoko kvalitné komponenty, zdokonaľujúce výkon systému s maximálnou účinnosťou konverzie 98%
  • Presné rozpoznanie a sledovanie maximálneho bodu výkonu
  • Automatické obmedzenie nabíjacieho výkonu a prúdu
  • Široký rozsah prevádzkového napätia MPP
  • Kompatibilný s olovenými a lítium-iónovými batériami
  • Funkcia kompenzácie teploty batérie
  • Funkcia prevádzkovej štatistiky v reálnom čase
  • Funkcia na zníženie teploty pri prehriatí
  • S rozhraním komunikačnej zbernice RS-485 a komunikačným protokolom Modbus je k dispozícii na splnenie rôznych požiadaviek
  • Monitorujte a nastavujte parametre pomocou mobilného telefónu alebo PC
  • Rozsiahle elektronickej ochrany

Prehľad ochrán:

  • Nadprodukcia FV
  • Skrat FV
  • Obrátená FV polarita
  • Obrátená polarita batérie
  • Prepätie batérie
  • Nadmerné vybitie akumulátora
  • Prehriatie batérie
  • Nízka teplota lítiovej batérie
  • Skrat záťaže
  • Preťaženie záťaže
  • Prehriatie regulátora
Ďalšie technické parametre nájdete v priloženom letáku. Súčasťou dodávky regulátora je aj podrobný inštalačný CZ manuál.

!! Maximálne napätie série panelov nesmie prekročiť 92 V !!

Hlavné vlastnosti solárneho regulátora EPsolar XTRA 2210N:

Regulátor radu Xtra má funkciu obmedzenej ochrany nabíjacieho prúdu a nabíjacieho výkonu, rovnako ako automatické zníženie výkonu pri vysokých teplotách: ochrana zaisťuje stabilitu systému i pri prekročení menovitého výkonu FV a pri prekročení teplotných podmínek.Třída ochrany IP32 a izolovaný komunikačný port RS485 ďalej zlepšujú spoľahlivosť riadiace jednotky pri rôznych aplikačných podmienkach. Regulátory série XTRA zahŕňajú samoadaptivní trojstupňový algoritmus nabíjania, ktorý účinne predlžuje životnosť akumulátora a výrazne zlepšuje výkon systému. Tiež má rozsiahlu elektronickou ochranou pre prebíjanie, výboj, polaritu FV a batérie, reverzné polaritu atď., Aby sa zabezpečila udržateľnosť a trvanlivosť off-grid solárnej sústavy.

Funkcie

  • Pokročilá technológia regulácia - výťažnosť nie nižšia ako 99,5%.
  • Maximálna účinnosť prenosu DC / DC až 98%, účinnosť prenosu plného zaťaženia až 97,4%.
  • Široký rozsah prevádzkového napätia MPP.
  • Funkcia ochrany proti nízkej teplote a funkcia automatického aktivácia nabíjania lítiové batérie.
  • Obmedzenie nabíjacieho výkonu a prúdu nad menovitým rozsahom.
  • Štatistiky v reálnom čase.
  • Pracovné režimy viac zaťažovacích stavov.
  • Komplexná elektronická ochrana.
  • Kompatibilný s olovenými a lithium-ion ① batériami.
  • Ochrana proti prehriatiu a zníženie výkonu pri vyšších teplotách.
  • LCD displej XDS2 a príslušenstvo.
  • Komponenty ST alebo IR s vysokou kvalitou a nízkou poruchou zaručujú životnosť.
  • Izolovaný komunikačný port RS485 s chráneným výkonom 5V / 200mA so štandardným protokolom Modbus.
  • Sledovanie a nastavenie parametrov pomocou aplikácie APP alebo PC softvér.
  • Prachotesný a vodeodolný dizajn s triedou ochrany IP32 ②.

① Pri použití lítiové batérie je potreba použitia PC programu pre nastavenie parametrov lítiové batérie

② Chráněno před pevnými předměty nad 2,5 mm. / Chráněno před přímým sprejem kapek vody, je-li pouzdro umístěno až do 15 ° od svislice.

Technická špecifikácia:

Model XTRA2210N-XDS2
Napätie batérie 12 V / 24 V (automatická voľba ①)
Menovitý nabíjací prúd 20 A
Nominálny výkon FV, 12 V 130 W
Nominálny výkon FV, 24 V 260 W
Menovitý výstupný prúd 20 A
Maximálne napätie FV panelov naprázdno

100 V Pri minimálnej teplote prostredia

92 V Pri teplote prostredia 25 ℃
Rozsah napätia batérie 8 ~ 32 V
Rozsah napätia MPPT (Rozsah napätia batérie + 2 V) ~ 72 V
Vyrovnávacia napätie ② (Typ akumulátora) Hermeticky uzavretý: 14,6 V; Zaplavovaný: 14,8 V; Užívateľský: 17 ~ 9 V
Nabíjacie napätie Boost ② (Typ akumulátora) Gel: 14,2 V; Hermeticky uzavretý: 14,4 V; Zaplavovaný: 14,6 V; Užívateľský: 17 ~ 9 V
Nabíjacie napätie Float ② (Typ akumulátora) Gel / Hermeticky uzavretý / Zaplavovaný: 13,8 V; Užívateľský: 17 ~ 9 V
Nízke napätie pri obnovení pripojený ② (Typ akumulátora) Gél / Hermeticky uzavretý / Zaplavovaný: 12,6 V; Užívateľský: 17 ~ 9 V
Odpojenie pri nízkom napätie ② (Typ akumulátora) Gel / Hermeticky uzavretý / Zaplavovaný: 11,1 V; Užívateľský: 17 ~ 9 V
Výpadok napájacieho obvodu ≤0,23 V
Vlastná spotreba 12 V: ≤35 mA 24 V: ≤22 mA
Koeficient kompenzácia teploty ③ -3 mV / ℃ / 2 V (predvolené nastavenie)
Uzemnenie Spoločné záporné uzemnenie
Rozhranie RS485 5 V DC / 200 mA (RJ45)
Doba podsvietenia LCD displeja 60s (predvolené nastavenie)
Teplota prostredia ④ (Plný výkon bez obmedzenia) -25 ℃ ~ + 50 ℃
Rozsah teplôt skladovania -20 ℃ ~ +70 ℃
Vlhkosť vzduchu ≤ 95%
Skriňa
Napájacie svorky 16 mm² / 6AWG
Kategória ochrany IP33 ④
Rozmery 217×158×56,5 mm
Montážny rozmer 160×149 mm
Veľkosť montážnej diery Φ5 mm
Hmotnosť 0,96 kg

① Pri voľbe typu lítiové batérie nemožno systémové napätie automaticky rozpoznať.

② Pri výbere typu lítiové batérie je koeficient teplotnej kompenzácie 0 a nemôže byť nastavený.

③ Parametre sú pre systém 12V pri 25 ℃, × 2 pre systém 24V pri 25 ℃, × 4 pre systém 48V pri 25 ℃.

④ Chránené pred pevnými predmetmi nad 2,5 mm. / Chránené pred priamym sprejom kvapiek vody, ak je puzdro umiestnené až do 15 ° od vertikály.
